3Dプリンタでレゴブロックを作る

年末に買ったロボットアームの先端がLEGOがくっつけられるようになっていたので、自由にLEGOサイズのブロックが作れるようになりたくなりました。

調べてみるとLEGO互換のブロックをつくることは違法ではない(以前はLEGOが特許をもっていたが切れている)そうなので作ることにしました。

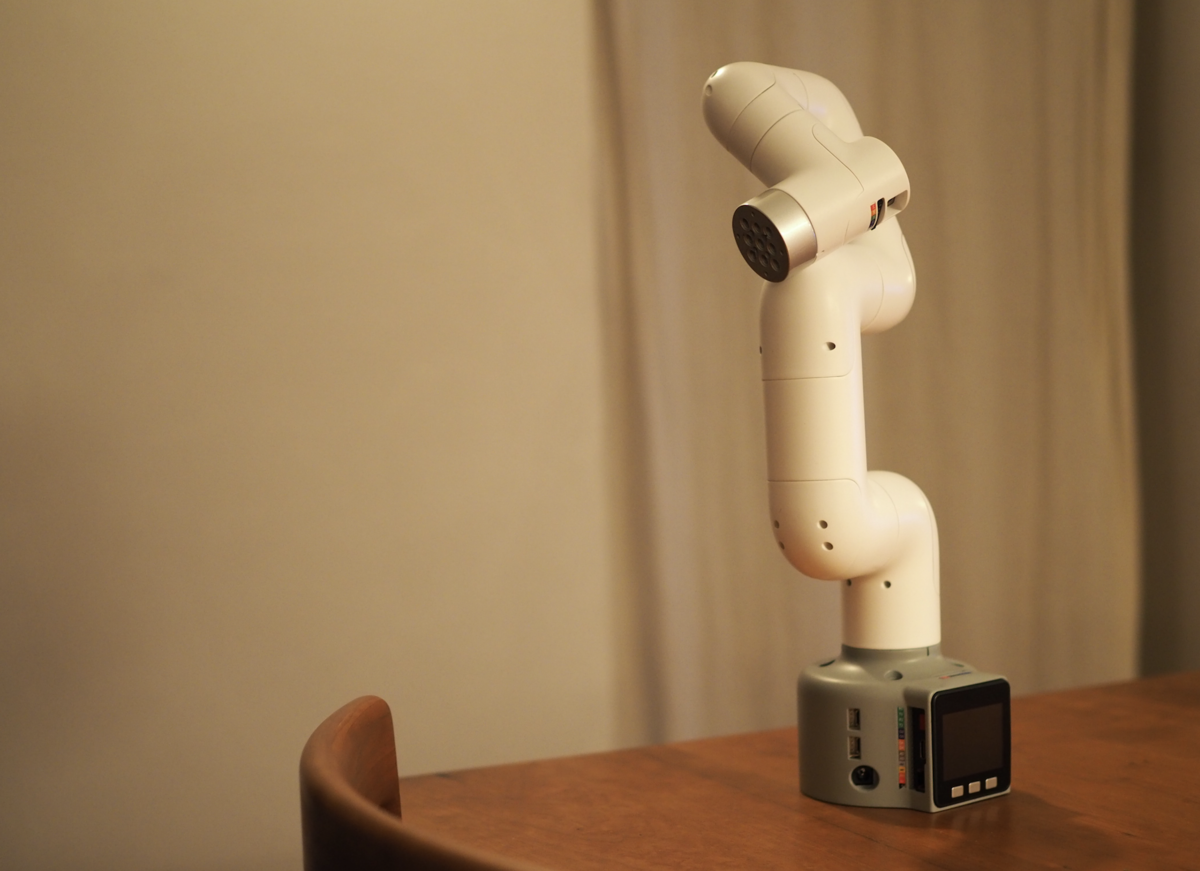

f:id:toyoshi:20210111115104p:plain

アームの先端にLEGO互換の穴が9つ空いている

調べてるとサイズは公開している人がいます。

f:id:toyoshi:20210111123254p:plain

LEGO Brick Dimensions and Measurements - Christoph Bartneck, Ph.D.より

さっそくモデリングしてプリントしてみます

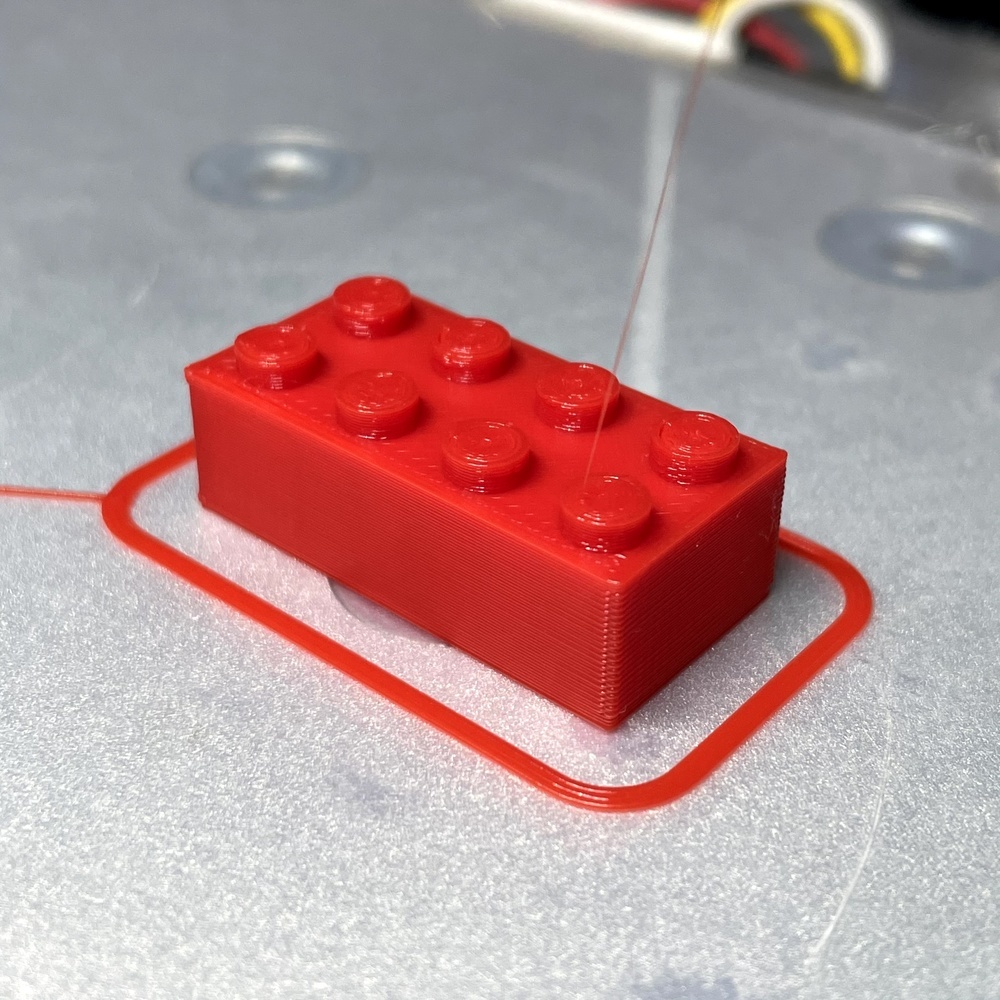

f:id:toyoshi:20210111123556j:plain

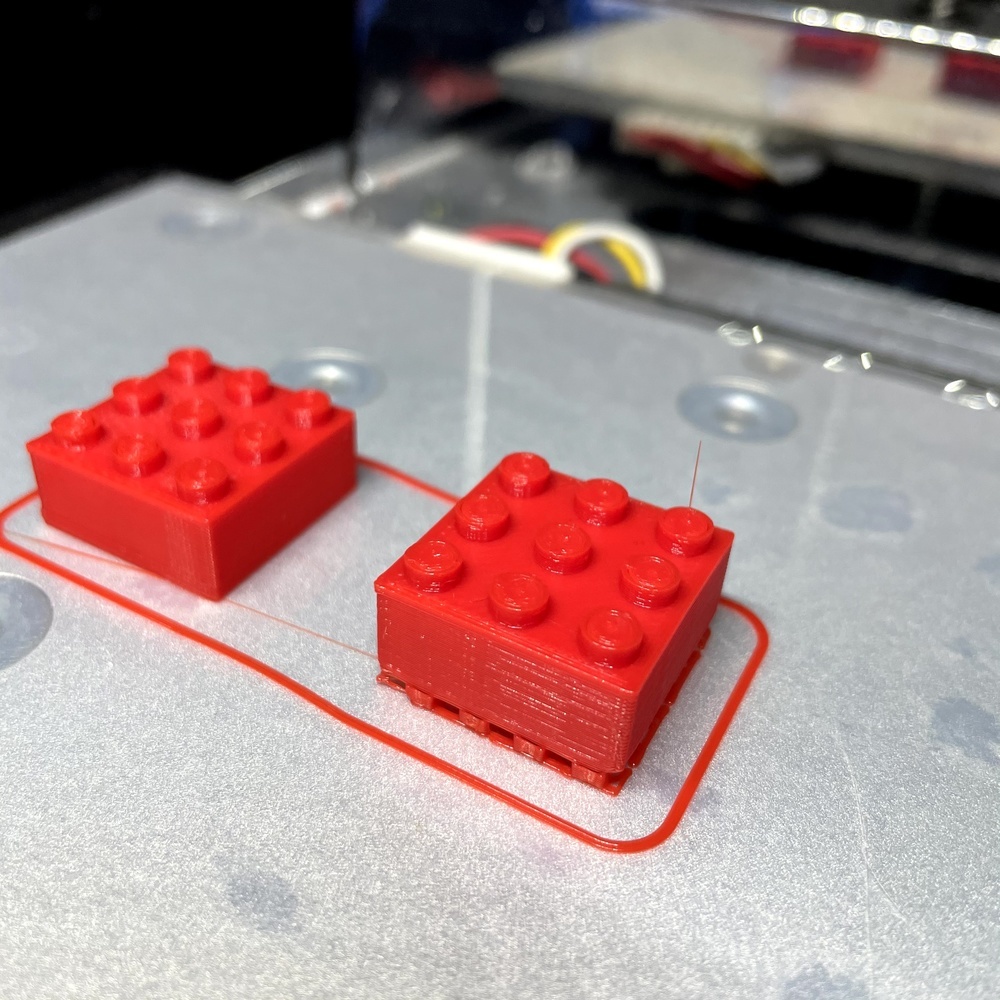

f:id:toyoshi:20210111123604j:plain

f:id:toyoshi:20210111123613j:plain

両側が凸のブロックをつくりました

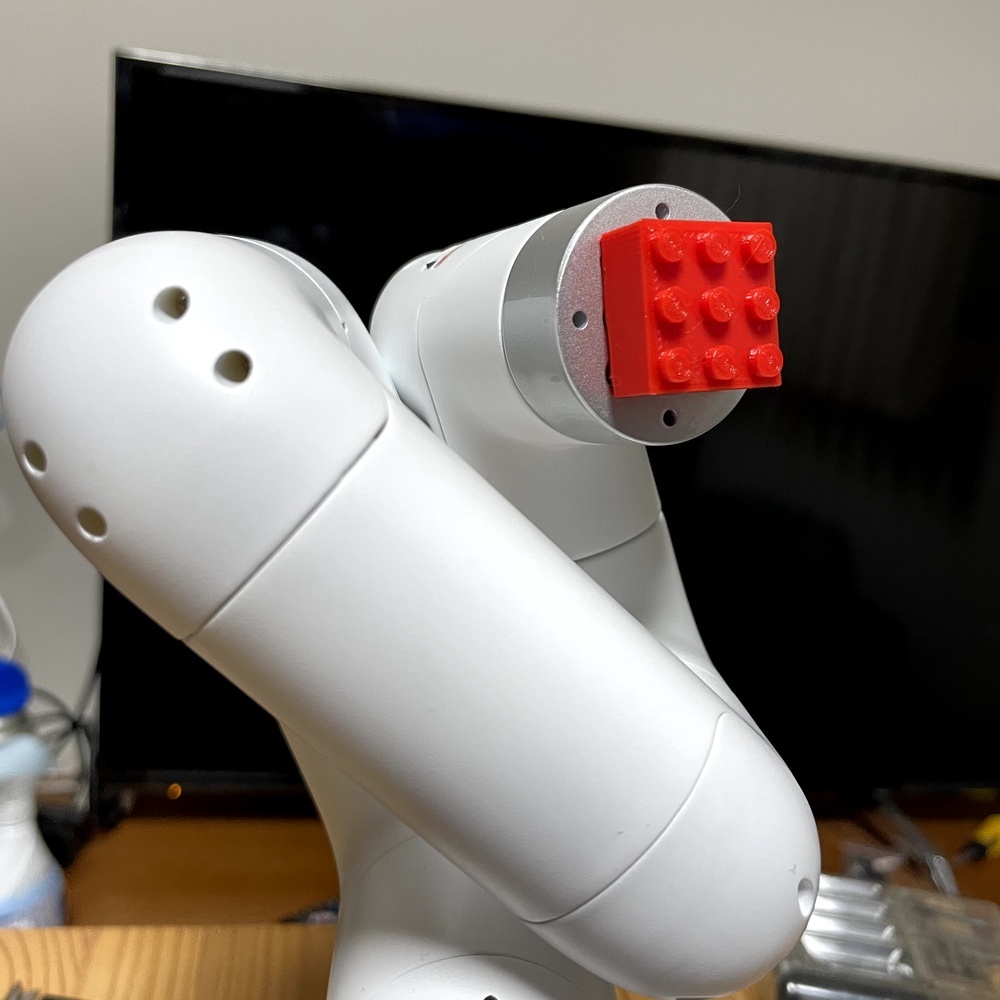

f:id:toyoshi:20210111123622j:plain

できました。

私はPLAで印刷したのですが、ブロックの突起部分が直径4.8mmだと小さくて、5mmにするとちょうど良い感じでした。

もちろん自分で作らなくても、Thingverseなどにはモデルをたくさんアップしてくれている人がいます。

f:id:toyoshi:20210111123826p:plain

www.thingiverse.com

lego brickやblockで検索するといろいろでてきます。
